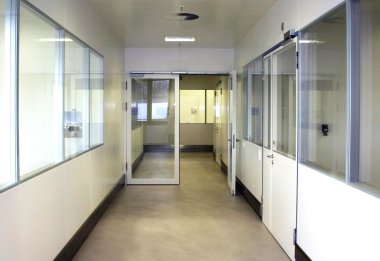

Hygienisch und robust Wandsysteme

Unsere modular aufgebauten Wandsysteme bieten eine zuverlässige Lösung für Reinräume in den verschiedensten Bereichen. Die Wände bestehen aus widerstandsfähigen, hochwertigen Materialien, die leicht zu reinigen und desinfizieren sind, um höchste Hygienestandards zu gewährleisten.

Systembeschreibung

INTEK MFT-100-PW ist ein industriell hergestelltes, modulares Trennwandsystem in Schalenbauweise. Es ist konzipiert für Produktions- und Laborräume mit erhöhten hygienischen und lufttechnischen Ansprüchen, insbesondere für GMP-, FDA-, VDI-, DIN/ISO-konforme Reinraumausbauten.

Um minimale Fugenanteile zu erreichen, wird es standardmäßig im Achsrastersystem gebaut. Ein Bandrastersystem ist als Sonderausführung lieferbar. Die Wandelemente werden werksseitig vorgefertigt und als achsbreite Einzelelemente mit fertiger Oberfläche angeliefert und am Bau zu Trennwandeinheiten zusammengefügt. Das System ist bewährt und durchgängig konstruiert. Die verschiedenen Elementtypen sind nach gleichen formalen und ästhetischen Gesichtspunkten ausgebildet. Alle Elemente werden projektbezogen geplant, angeboten, gefertigt und montiert.

Branchen

Anwendungsbereiche

  • Pharmazie
  • Biotechnologie
  • Lebensmittel
  • Kosmetik
  • Forschung
  • Medizin
  • Wandsysteme

    Floatglas (KSG), 6 mm stark

  • Wandsysteme

    Verzinktes Stahlblech, 1 mm stark

  • Wandsysteme

    Geschliffener Edelstahl, 1 mm stark

  • Hauptmerkmale

    • Glatte, abriebfeste, riss- und porenfreie Oberflächen
    • Abdichtung aller Elementfugen mit definierten Querschnitten
    • 50 % geringerer Anteil der vertikalen Fugen im Vergleich zu Bandrasterbauweise
    • Hohe Glasanteile möglich (Transparenz)
    • Gesamter Wandhohlraum für Einbauten nutzbar und nachträglich zugänglich
    • Unterschiedliche Oberflächen je Wandseite
    • Robuste – auch nach Beschädigung – staubfreie Oberflächen
    • Auch für Feucht- und Nassräume geeignet
    • Kurze Bauzeiten, wenig Staub-, Schmutz- und Abfall
    • Außer Dichtungsmaterialien nur unbrennbare Baustoffe (Baustoffklasse A1 nach DIN 4102), inaktive Baustoffe
    • Präziser, stabiler und unkomplizierter Aufbau
    • Höhen bis ca. 6 m möglich
    • Alle Elemente untereinander – ohne Demontage von Nachbarelementen – austauschbar
    • Zusatzlasten (Schränke, WC, Waschtisch, Regale)
    • Renovierung nach Beschädigung nur partiell nötig
    • Wiederverwendbar und -verwertbar

  • Systembestandteile

    Das System besteht im Wesentlichen aus wenigen Einzelteilen:

    • Bodenprofile
    • Deckenprofile
    • Anschlussprofile
    • Trennwandständer
    • Wandschalen (Paneele)
    • Verglasungen
    • Türzargen und Türblätter
    • Befestigungsmaterial
    • Dichtungen und ggf. Dämmstoffe
    • Zubehör

    Boden-, Decken- und Anschlussprofile werden fest mit dem Baukörper verbunden. Die Trennwandständer werden in diese Profile eingestellt und tragen die daran eingehängten Wandschalen und Verglasungen. Sie sind am Fuß mittels Gewindespindeln höhenverstellbar. Die Türzargen werden mit der Unterkonstruktion und am Boden verschraubt. Dadurch ist der gesamte Wandhohlraum, zwischen den Trennwandständern und Wandschalen, schnell und einfach – von jeder Seite – zugänglich, und für Medien-Installationen nutzbar. Die Wände können bis zur Beendigung der Installationsarbeiten offen bleiben, dadurch entstehen weniger Beschädigungen und kein Abfall durch so genannte Schutzfolien.

  • Oberflächen

    Den Anforderungen der verschiedenen Einsatzbereiche entsprechen wir mit nachstehenden Oberflächen:

    Stahlblech

    Standard
    1 mm starke, elektrolytisch verzinkte Qualitäts- Stahl-Feinbleche; alle sichtbaren Oberflächen sind pulverbeschichtet mit Polyester- Mischharz, Schichtdicke min. 50 μm; Glanzgrad 25 %, Farbtöne RAL 9002, 9001, 9010

    Sonderausführung (nach Vereinbarung)
    Andere RAL-Töne; andere Farbsysteme (NCS, etc.); andere Glanzgrade, Lackarten oder Schichtdicken

    Edelstahl

    Standard
    1 mm stark, Wst.-Nr. 1.4301 (V2A) geschliffen mit Korn 220-240, Schleifrichtung senkrecht

    Sonderausführung (nach Vereinbarung)
    Andere Legierungen; walzblank, geschliffen und pulverbeschichtet; geprägte Bleche

    Glas

    Standard
    Floatglas (KSG) 6 mm stark bei allen Wandelementen. Türverglasungen grundsätzlich aus Einscheibensicherheitsglas (ESG)

    Sonderausführung (nach Vereinbarung)
    Einscheiben-Sicherheitsglas (ESG); Strahlenschutz-, Licht-, Schall- und Brandschutzgläser; Ätzungen; farbige Gläser, etc.

  • Download

  • Wandsysteme

    Individuelle Medienpaneele

  • Wandsysteme

    Ramm- und Schrammschutzprofil

  • Wandsysteme

    Unterkonstruktion

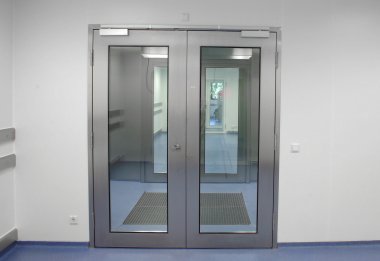

  • Drehtüren

    Wandsysteme Wandsysteme

    In zwei Basisversionen lieferbar:

    Variante A:
    Aluminium-Rahmentür, stumpf einschlagend, mit integrierten Beschlägen, Zarge beidseitig bündig. Türblatt 60 mm stark, einseitig bündig mit der Wandoberfläche, in Structural-Glazing-Technik, d. h. beide Türblattoberflächen bestehen ausschließlich aus Einscheibensicherheitsglas (ESG)

    Variante B:
    Aluminium-Rahmentür, stumpf einschlagend, mit integrierten Beschlägen, Zarge beidseitig bündig. Türblatt 60 mm stark, einseitig bündig mit der Wandoberfläche, Türblatt als Volltür mit Stahlblechoberflächen, Verglasung ab Brüstungshöhe und als Maximal-Verglasung mit umlaufenden Rand.

    mehr Informationen zu den Türsystemen

  • Verglasungen

    Verglasung Wandsysteme

    Die Standardverglasung – als Teil- oder Ganzverglasung – ist die absolut flächenbündig zur Wandoberfläche eingebaute Doppelverglasung.

    Die Gläser werden, mit einem speziellen Verfahren auf umlaufende Aluminiumrahmen geklebt. Sichtbare Blasen in der umlaufenden, 30 mm breiten, Klebefläche werden damit ausgeschlossen. Diese Klebetechnik ist für „Structural-Glazing“ entwickelt und zugelassen und unterliegt einer ebenso strengen Güteüberwachung, wie die Herstellung der Verglasungen selbst. Standardfarbe der Verklebung ist Grau, Weiß und Schwarz auf Anfrage. Die Glaskanten sind umlaufend ca. 1 x 45° geschliffen/poliert.

  • Sonderelemente, An- und Einbauten

    Wandsysteme Wandsysteme
    • Medienpaneele sind Spezialanfertigungen für den Einbau von Versorgungsarmaturen, Kupplungen, Messgeräten, Displays, Monitore und dergleichen mehr. Wir liefern sie, individuell abgestimmt, aus Stahlblech, Edelstahl und Aluminium.
    • Luftführende Elemente Sonderausführungen von Vollwandelementen die z. B. zur Rückluftführung verwendet werden. Die Wandhohlräume dienen als Luftkanäle.
    • Zu- und Abläufe für Waschbecken, Medienversorgungen, etc., können in den Wandhohlräumen zwischen den Trennwandständern bis zu einem Durchmesser von 58 mm in die Vollwandelemente eingebaut werden. Bis Ø 14 mm können Leitungen horizontal durch die Regelausstanzungen der Trennwandständer verlegt werden. Für Leitungen von Ø 14 mm bis Ø 22 mm können die Regelausstanzungen aufgebohrt werden. Die Wandhohlräume sind zu diesen Arbeiten von einer beliebigen Wandseite aus zugänglich. Die Gegenseite kann dabei geschlossen bleiben.
    • Elektrische Einbauten können wie die allg. Einbauten installiert werden. Der Einbau von Schutzrohren und handelsüblichen Hohlraumdosen für Unterputz-Lichtschalter und -Steckdosen ist problemlos möglich. Ein ggf. notwendiger Anschluss an den Potentialausgleich, ist bauseitig oder durch den Elektriker auszuführen.
    • Ramm- und Schrammschutzprofile sind bei „rauem“ Betrieb als Oberflächenschutz sehr zu empfehlen und aufgesetzt oder vorgebaut erhältlich.
