INTEK INCEIL-55 Reinraum-Kreuzbandrasterdecke

Systembeschreibung

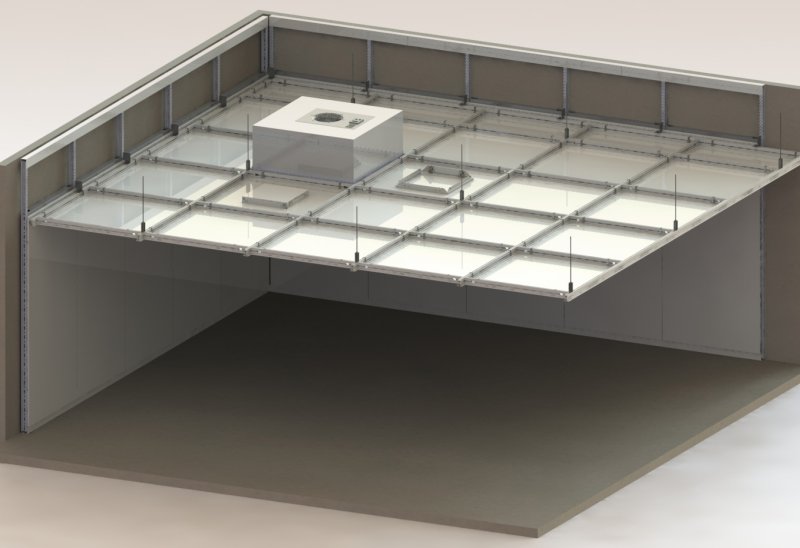

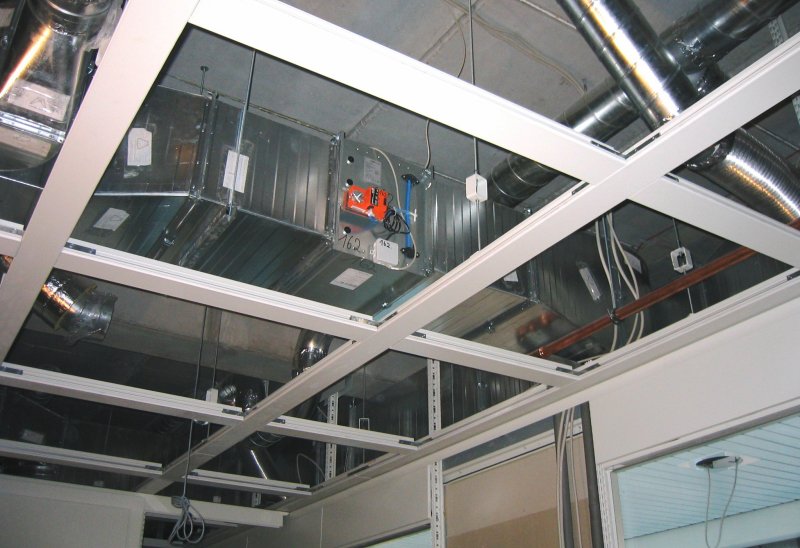

INTEK INCEIL-55 ist ein modulares Reinraum-Deckensystem in Kreuzbandraster-Bauweise, für großformatige Rastereinteilungen, entwickelt für Produktions- und Laborräume mit höheren hygienischen und lufttechnischen Ansprüchen, für GMP-, FDA-, VDI-, DIN/ISO-konforme Reinraumausbauten.

Das begehbare/nicht begehbare System ist bewährt, durchgängig konstruiert, mit der geringen Bauhöhe von 70 mm. Es ist kombinierbar mit allen üblichen Einbauten (Leuchten, Luftdurchlässen, FFU, Sprinklern, usw.).

Branchen

Anwendungsbereiche

  • Pharmazie
  • Biotechnologie
  • Lebensmittel
  • Kosmetik
  • Forschung
  • Medizin
  • Deckensysteme

    70 mm Systemhöhe

  • Deckensysteme

    Begehbar mit Mannlasten bis zu 150 kg

  • Deckensysteme

    Individuelle Rastermaße möglich

  • Hauptmerkmale

    • Begehbar/nicht begehbar
    • Präziser, stabiler und unkomplizierter Aufbau
    • Große Abhänge-Spannweiten
    • Geringe Eigenlast
    • Reinraumseitig flächenbündig
    • Geringe Bauhöhe
    • Große Rasterfelder
    • Maximale Flexibilität
    • Alle Elemente sind untereinander und ohne Demontage von Nachbarelementen austauschbar, Querprofile können an beliebiger Stelle – auch im Nachhinein – aus– und eingebaut werden
    • Alle Teile können elektrisch leitend verbunden werden
    • Geringer Materialeinsatz, keine Verbundwerkstoffe
    • Alle Elementfugen mit definierten Querschnitten problemlos und vollständig abdichtbar
    • Kurze Bauzeiten, wenig Staub-, Schmutz- und Abfall
    • Außer Dichtungsmaterialien nur unbrennbare (Baustoffklasse A1 nach DIN 4102) und inaktive Baustoffe
    • Alle Elemente werden projektbezogen geplant, angeboten, gefertigt und montiert

  • Technische Daten

    Rastermaße

    1.200 mm x 1.200 mm (1.250 mm x 1.250 mm)
    1.200 mm x 900 mm
    1.200 mm x 600 mm (1.250 mm x 625 mm)
    (andere Rastermaße nach Vereinbarung)

    Abhängeraster

    Bis 1.200 mm x 2.400 mm

    Abmessungen

    Profilbreite 55 mm, Systemhöhe 70 mm

    Belastung

    Begehbar mit Mannlasten bis 150 kg, bzw. bis 1,5 kN/qm

    Druckbelastung

    Betriebs-Differenzdrücke von –50 Pa bis +150 Pa, keine bleibenden Verformungen bei Druckstößen bis 200 Pa

    Eigenlast

    ca. 12-22 kg/m² je nach Ausstattung (ohne Ein-und Anbauten)

    Modularität/Flexibilität

    Deckenplatten, Platten mit Leuchten und Luft-Durchlässen sowie FFU-Einbaurahmen identischer Rastermaße können – ohne Demontage von Nachbarelementen – noch während der Montage und/oder auch später, getauscht werden. Trennwände können beliebig, auch innerhalb der Deckenfelder, angeschlossen werden

    Deckenplatten

    Stahlblech 0,75/1,0/1,5 mm, je nach Belastung, elektrolytisch verzinkt, reinraumseitig glatt matt pulverbeschichtet mit Polyester-Mischharz nach RAL, Schichtdicke min. 50 µm, andere Farbtöne und Farbsysteme (z. B. NCS, leitfähige Beschichtungen, etc.) nach Vereinbarung

    Dichtungen

    Je nach Anwendung/Einsatzbereich: neutral vernetzendes GMP/FDA-Silicon ca. RAL 9010, (PU-Hybrid weiß, PUR weiß) PE-PUR Trockendichtungen, Fugen ca. 2 mm breit

    Brandschutz

    F0 (nach DIN 4102)

    Schallschutz

    R’w bis ca. 20 dB (nach DIN 4109)

    Leuchten

    RR-LED-Einbauleuchten bis 8800 Lumen, quadratisch oder rechteckig, direkt im Tragraster oder in den Deckenplatten eingebaut, mit abklappbaren Scheiben (Wartung von unten). Leuchten mit anderen Maßen und Bestückungen, Notlicht, etc., auf Wunsch
